LA TECHNIQUE DE TOILE DE A À Z

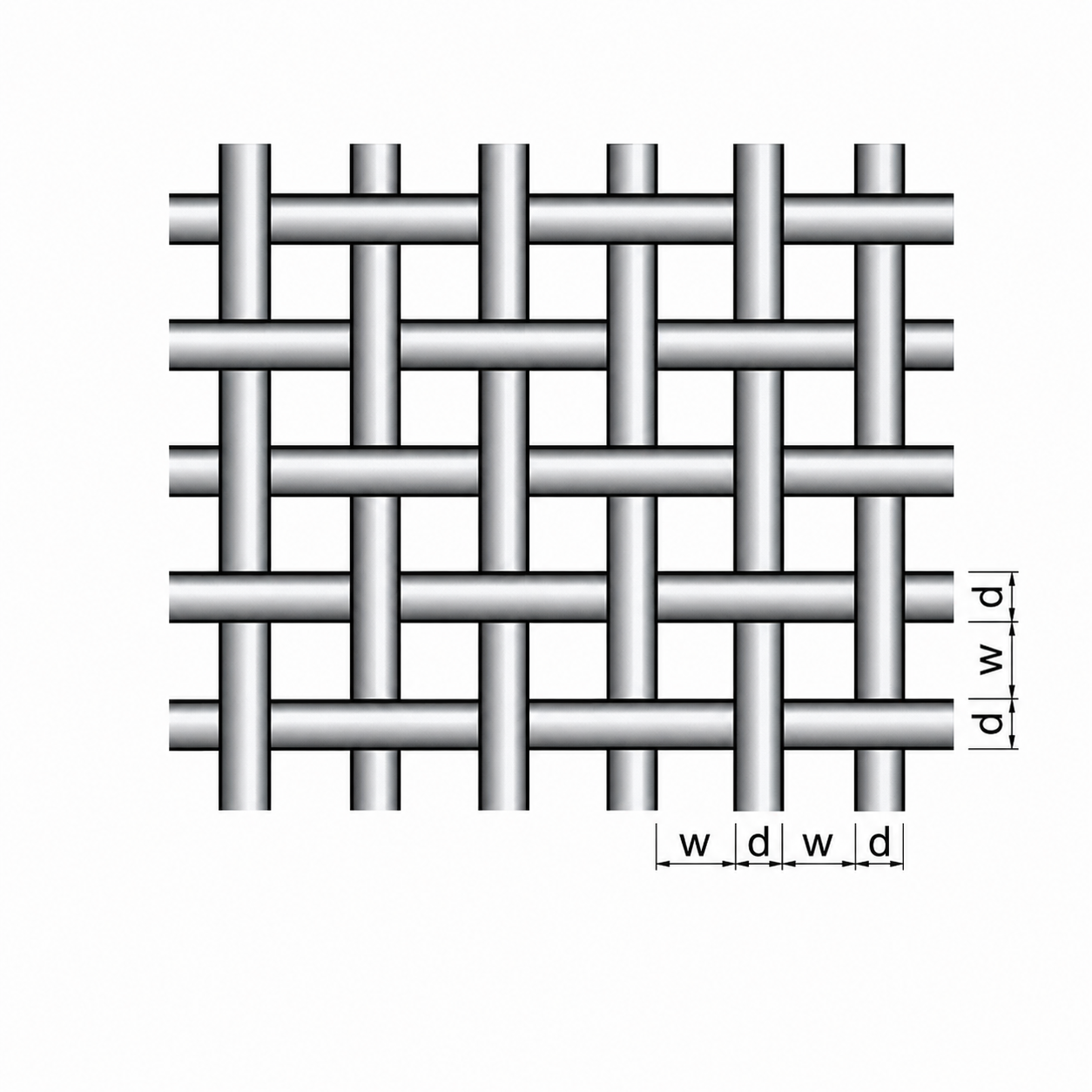

Les toiles métalliques à mailles carrées sont définies par leur vide de maille et leur diamètre de fil. Le vide de maille (w) détermine la distance entre 2 fils de chaîne ou de trame. Le diamètre du fil (d) représente l'épaisseur du fil avant d'être tissé. Le tissage peut légèrement modifier le diamètre initial du fil.

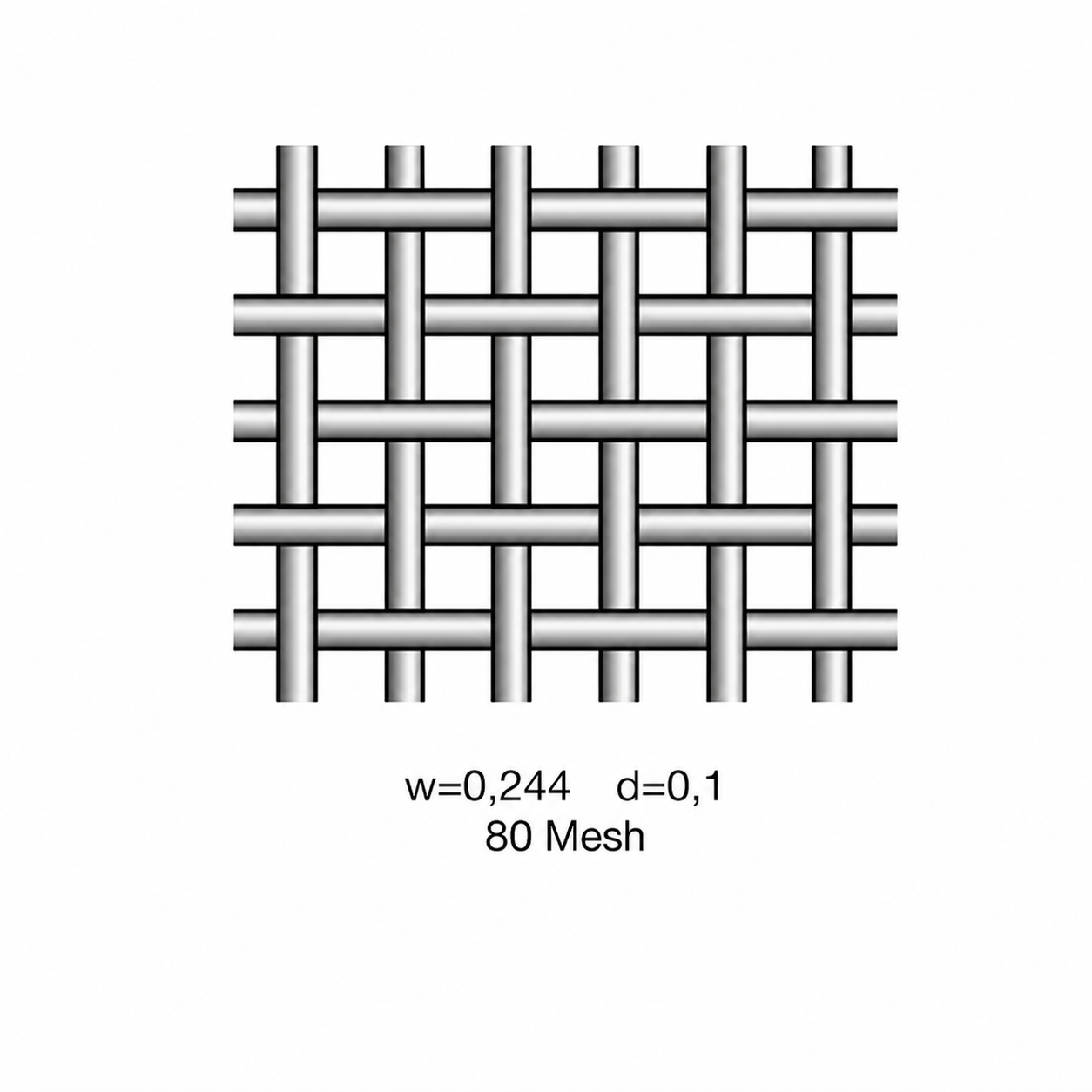

Le mesh de la toile représente le nombre de mailles par pouce anglais et est calculé comme suit:

mesh= 25.4 mm / w (mm) + d (mm)

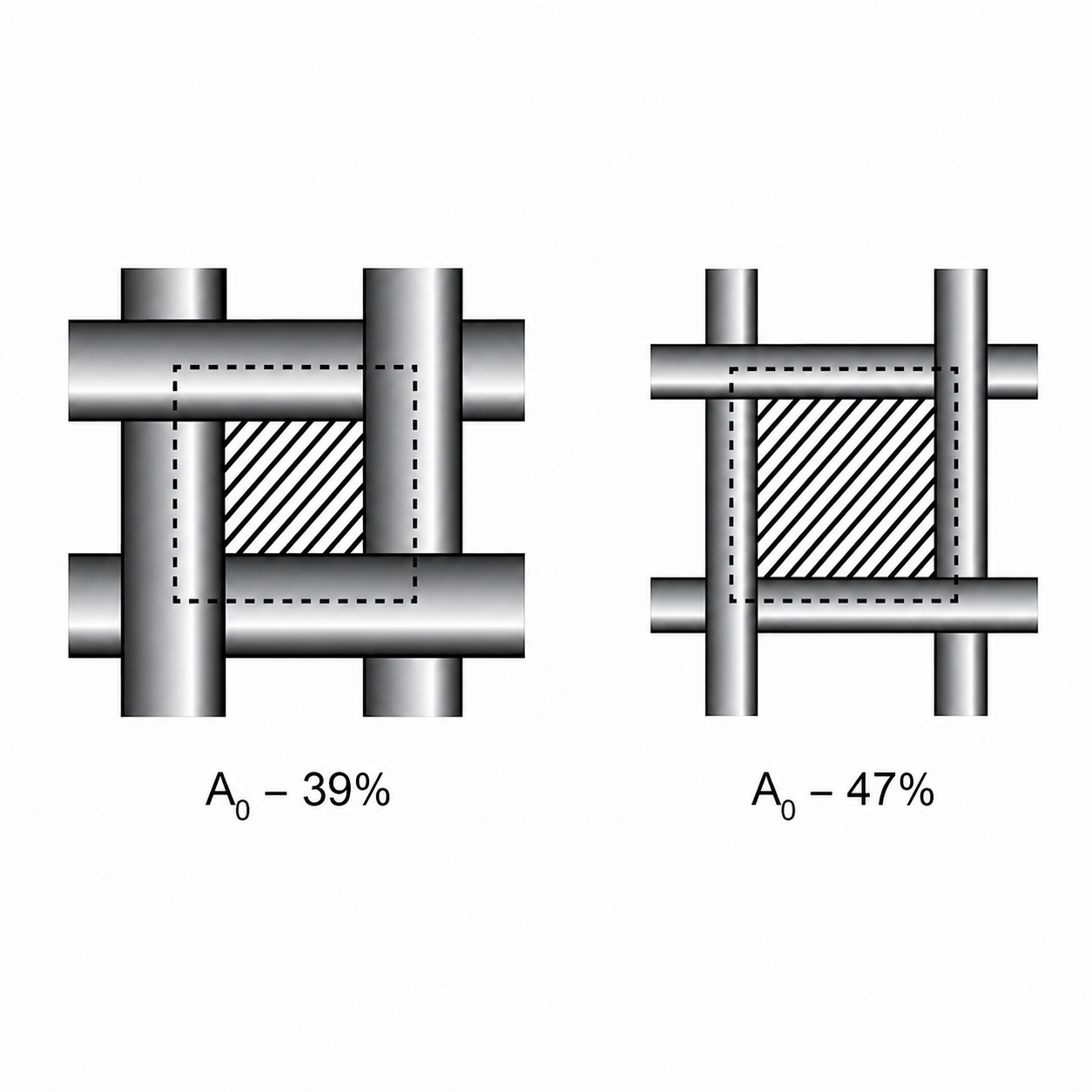

L'ouverture correspond au rapport en % de tous les vides de maille sur la surface totale.

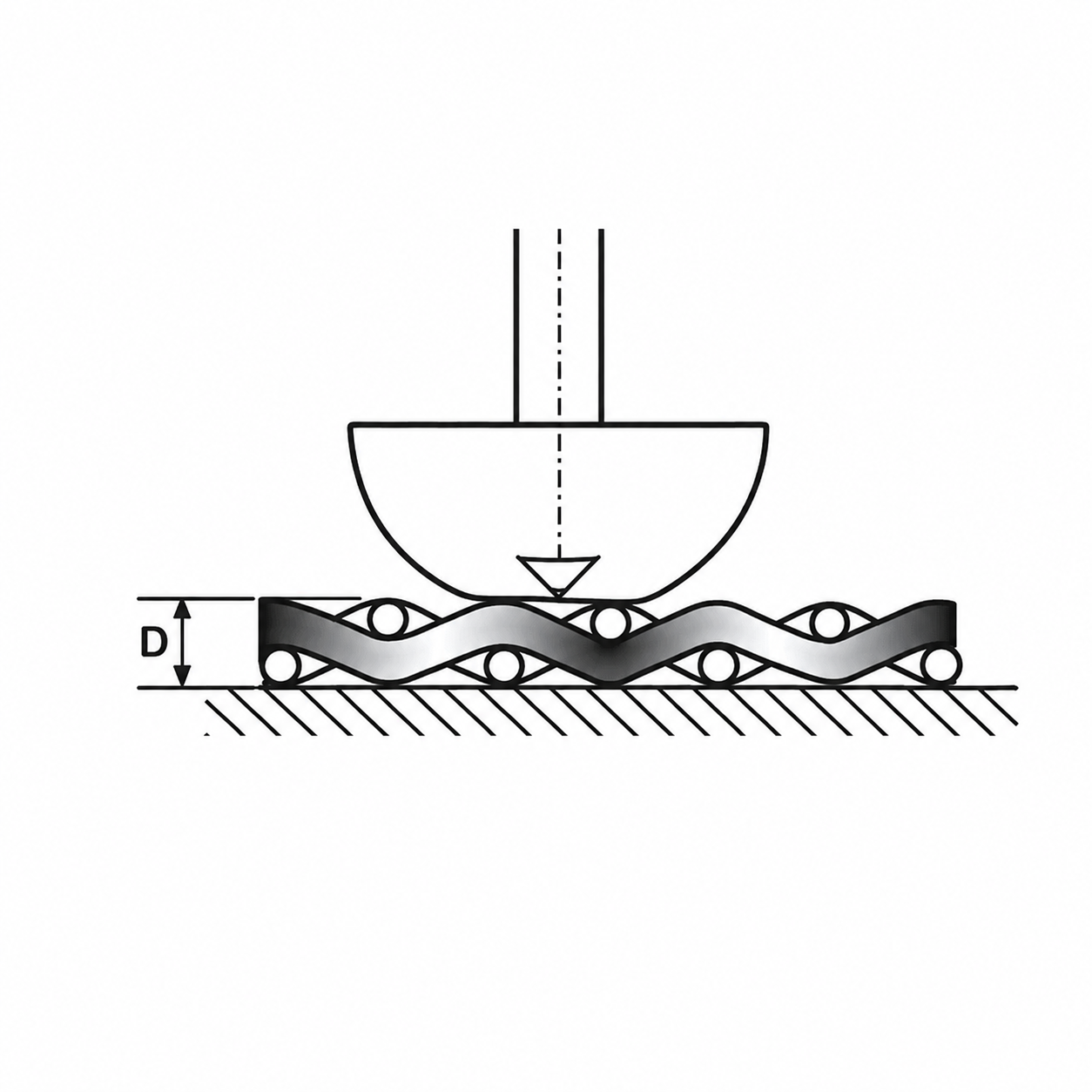

L’épaisseur de la toile est fonction du diamètre de fil et de la technique de tissage utilisée. La mesure est effectuée sur une toile non tendue à l'aide d'un capteur appliqué avec une pression de mesure de 1,8 N contre un support rigide. Les tolérances de la toile non laminée sont comprises entre +/- 2 bis +/- 5 microns quel que soit le type de toile. Dans un rouleau, les tolérances sont beaucoup plus faibles.

Une valeur calculée sur la base de paramètres caractéristiques de la toile tels que le type d'armure, le diamètre du fil et la division. Elle décrit le diamètre de la plus grosse bille pouvant passer à travers la toile. Les équations de calcul utilisées ont été développées et validées de manière expérimentale à l'IMVT de l'université de Stuttgart dans le cadre des projets AVIF A224 et A251. Pour les spécifications pour lesquelles cette méthode de calcul ne peut pas être utilisée, les ouvertures ont été obtenues par criblage à sec de perles en verre.

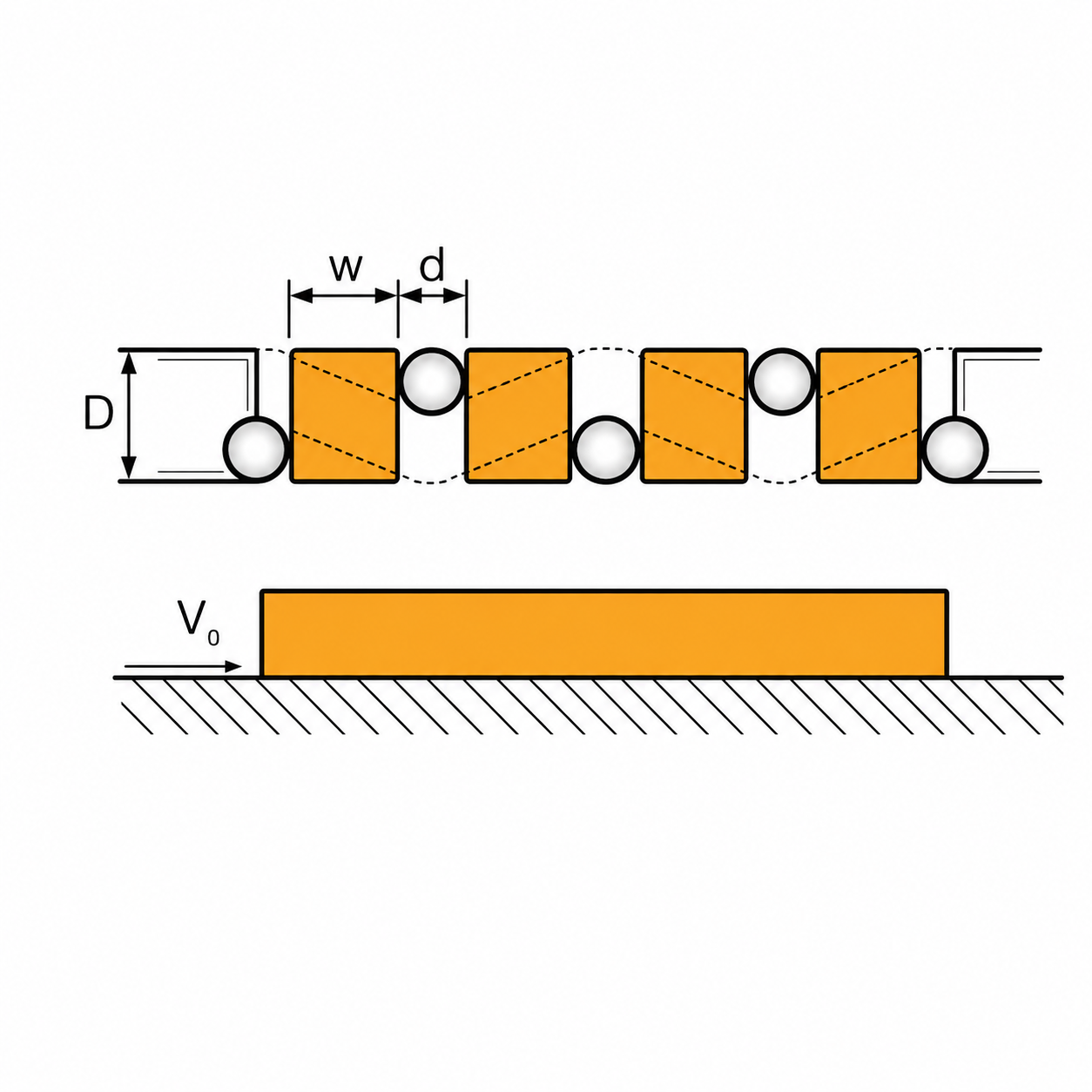

Le dépôt d'encre théorique est le volume des vides de maille calculé par rapport à la surface totale du substrat. Si le dépôt d'encre est insuffisant, il faudra choisir une toile ayant une valeur de Vth plus élevée.

Les valeurs de tension idéales dépendent de l'application. Les valeurs indiquées dans nos caractéristiques techniques sont des valeurs recommandées. Veuillez également consulter les informations indiquées sous ce lien.
